DC26D15/2000D DC26S5/12000D

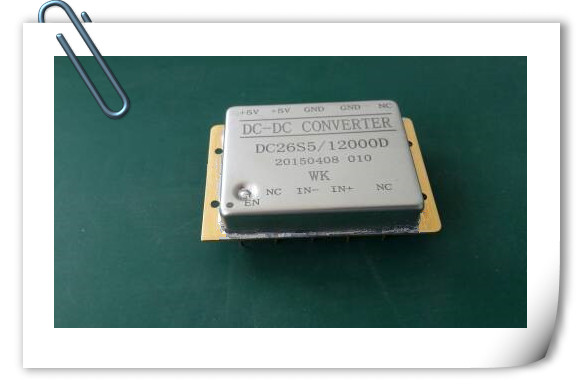

1： 产 品 特 点:（外观图见下图)



Ø         输 出  功 率:   60W
Ø         输入直流电压范围：  12V～36V（额定电压26V）
Ø         工作温度范围(TC):  -55℃～+85℃
Ø         工 作  频 率：  300kHz
Ø         全密封金属外壳
Ø         输入，输出，外壳相互隔离
Ø         绝缘电阻：R≥100MΩ（直流500V）
Ø         具有短路保护，禁止功能
Ø         过流保护130％-150％
Ø         内置∏型输入滤波器
Ø         输出纹波小，可靠性高。
Ø         输入电压与输出电压可由客户自由定制

2：性 能 描 述:
该DC/DC变换器输出功率为60W，采用SMT工艺制造,全密封金属外壳封装；单端正激PWM控制，并且输入端加入∏型滤波器，抗干扰能力强，效率较高，输出纹波低，满足微电路�？樽脊娣禨J20668
3：引用范围
   陆地武器供电系统等

4：产品类别（表1）
单路
DC26S5/12000D，DC26S12/5000D，DC26S15/4000D
双路
DC26D5/6000D，DC26D12/2500D，DC26D15/2000D

5：技术性能（表2，表3）


                                        表2
序号
特性
条件（除另有规定）
TC=-55℃～+85℃
VIN=26±0.2V,CL=0
DC26S5/12000D
DC26S12/5000D
DC26S15/4000D
最小值  最大值
最小值  最大值
最小值  最大值
1
输入电压V
全温
12        36
12           36
12          36
2
输出电压V
IO=满载      常温
           高低温
4.90      5.10
4.80      5.20
11.90     12.10
11.80     12.20
14.90     15.10
14.80     15.20
3
输出电流A
VIN=12-36V
12
5
4
4
输出纹波
电压/mV
BW=10KHZ-20MHZ
IO=满载，常温
100
120
150
5
效率/％
IO=满载   常温
        高低温
83
86
87
6
绝缘电阻/MΩ
输入对输出，输入对壳，输出对外壳Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到输入地,输出禁止
有
有
有
8
输出过冲/mV
VIN=26V  IO=满载
500
1000
1000
10
短路保护
Ta=25℃
有
有
有
11
负载瞬变输出电压变化/mV
50％负载到满载
满载到50％负载
±300
±300
±300
12
负载瞬变输出电压恢复时间/mS
50％负载到满载
满载到50％负载
2.2
2.2
2.2
13
输出电压调整范围/％
无
±10
±10
                                           表3
序号
特性
条件（除另有规定）
TC=-55℃～+85℃
VIN=26±0.2V,CL=0
DC26D5/6000D

DC26D12/2500
DC26D15/2000D
最小值  最大值
最小值  最大值
最小值  最大值
1
输入电压V
全温
12        36
12           36
12         36
2
输出电压V
IO=满载      常温
           高低温
±4.90  ±5.10
±4.80  ±5.20
±11.90 ±12.10
±11.80 ±12.20
±14.90 ±15.10
±14.80 ±15.20
3
输出电流A
VIN=12-36V
6
2.5
2
4
输出纹波
电压/mV
BW=10KHZ-20MHZ
IO=满载，常温
100
100
100
5
效率/％
IO=满载   常温
        高低温
84
86
88
6
绝缘电阻/MΩ
输入对输出，输入对壳，输出对外壳Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到输入地，输出禁止
有
有
有
8
输出过冲/mV
VIN=26V  IO=满载
600
1000
1000
10
短路�；�
Ta=25℃
有
有
有
11
负载瞬变输出电压变化/mV
50％负载到满载
满载到50％负载
输出加35V/220UF
电容
±300
±300
±300
12
负载瞬变输出电压恢复时间/mS
50％负载到满载
满载到50％负载
2.2
2.2
2.2
13
输出电压调整范围/％
±20
±10
±10

6：引出引脚功能说明（表4 ，表5， 图1)

                      图1

                                          表4
引脚号
功能
引脚号
功能
单路
双路
单路
双路
1
禁止地端
禁止地端
6
调整端
调整端
2
空端
空端
7
输出正端
输出正
3
输入负
输入负
8
输出地端
输出地
4
输入正
输入正
9
空端
输出负
5
空端
空端
10
空端
空端
                                          表5（DC26S5/12000D)
引脚号
功能
引脚号
功能
单路
双路
单路
双路
1
禁止地端

6
输出正端

2
空端

7
输出正端

3
输入负

8
输出地端

4
输入正

9
输出地端

5
空端

10
空端


7：封装外形尺寸（图2）


                                           图2

8：产品型号命名说明
